本说明书基于启辰智慧预约平台在SOHO中国古北SOHO项目的实际部署成果编制，旨在将会议室、办公室等空间的智能门禁建设方案标准化，形成可在SOHO中国其他项目中快速复制落地的统一技术文件。各项目负责人可依据本说明书快速了解整套方案体系、设备选型、接线方式与施工验收要求。
本说明书适用于项目中采用启辰智慧预约平台进行智能化管理的空间场景，包括但不限于：共享会议室、洽谈室、办公室、活动室等需要"在线预约、自助开门、按时计费"管理的房门。
本文档阅读对象为项目负责人，以及参与项目实施的工程施工方、物业运维人员。项目负责人重点阅读第一至三章，可快速掌握方案全貌与标准配置；施工与运维人员重点阅读第四至八章，作为现场施工、调试与验收的执行依据。
整套方案以启辰智慧预约平台为核心，用户通过微信小程序在线查看空间、预约时段并完成支付，支付成功后平台自动向用户下发开门密码（或通过蓝牙、门禁卡开门）。现场端由MJ03门禁主机控制磁吸锁执行开锁，WIFI联网网关为门禁主机提供远程联网能力，智能云喇叭在预约结束前自动语音提醒用户离场或续费，实现空间“无人值守、自助使用”的运营模式。
单个房间的标准系统组成如下：
(1) 云端：启辰智慧预约平台（含用户预约小程序、运营管理后台、设备管理后台）；
(2) 现场设备：MJ03门禁主机、WIFI联网网关、门禁磁吸锁、门禁电源控制器、出门开关（常闭式）、智能云喇叭；
(3) 网络：现场WIFI或有线网络（经POE交换机）接入互联网，供网关与云喇叭联网使用；
(4) 供电：门禁系统用电取自公共区域回路，不由房间租户或使用者承担。
(1) 预约入口：用户扫描现场二维码或通过项目公众号进入预约小程序；
(2) 注册预约：填写姓名与手机号码，选择房间与使用时段；
(3) 在线支付：微信支付完成后生成订单，平台自动下发开门密码（短信及小程序内可查）；
(4) 到场使用：用户在预约时段内凭密码、手机蓝牙或门禁卡开门进入；
(5) 到时提醒：预约即将结束时，智能云喇叭自动语音提醒用户及时离场或在线续费；
(6) 结束清场：系统自动通知现场人员进行清理与状态确认，房间恢复可预约状态。
单个房间的标准配置按下表执行（每间房间按一套配置计）。表中单价为标准参考价，结算以双方确认的商务条款为准。
| 序号 | 组件 | 说明 | 计量方式 | 不含税单价(元) | 含税单价(元，税率3%) |
|---|---|---|---|---|---|
| 1 | 智能门禁面板 | MJ03款，支持蓝牙、刷卡、密码、远程开锁 | 按间 | 355.00 | 365.65 |
| 2 | 联网网关 | 为门锁提供网络接入和远程控制 | 按间 | 300.00 | 309.00 |
| 3 | 智能云喇叭 | 提醒预约用户及时离场或续费 | 按间 | 358.00 | 368.74 |
| 4 | 预约小程序 | 提供门锁预约和管理 | 按间 | 300.00 | 309.00 |
| 5 | 支付对接 | 对接微信支付，实现支付、对账等功能 | 按收款账户 | 5,000.00 | 5,150.00 |
| 6 | 物流运费 | 德邦物流/跨越物流隔日达 | 按货物数量 | 20.00 | 20.60 |
| 7 | 安装服务 | 由现场施工方根据实际情况报价 | 按间 | 据实报价 | 据实报价 |
| 8 | 短信服务 | 用于预约、警报等的短信通知 | 按条 | 0.10 | 0.10 |
表1：单间房间标准配置及物料价格标准
说明：门禁磁吸锁、门禁电源控制器、出门开关、线材等安装辅材由现场施工方按本说明书技术标准选配并纳入安装服务报价；门禁系统电力取自公区回路，不向房间使用者另行收取。

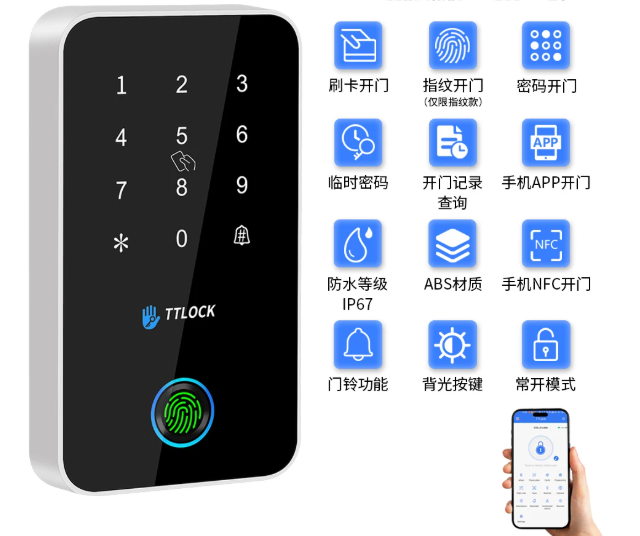

MJ03为整套方案的核心现场设备，安装于房间门外侧，负责验证用户身份（密码、刷卡、蓝牙）并控制磁吸锁动作，经WIFI联网网关与启辰智慧预约平台双向通讯，实现远程开门、密码下发与开门记录上报。产品外观如下：
主要技术参数如下：
| 参数项 | 技术指标 |
|---|---|
| 产品类型 | 门禁一体机（电容式触摸按键） |
| 产品材质 | ABS |
| 供电方式 | DC 12V（由门禁电源控制器供电） |
| 工作电流 | 约1A |
| 待机电流 | 约85mA |
| 开锁时间 | 约1.5秒 |
| 工作温度 | -20℃ ~ 70℃ |
| 开锁方式 | 手机APP（蓝牙）、密码、IC卡、平台远程开锁 |
| 蓝牙标准 | 蓝牙5.0 BLE |
| 支持手机系统 | Android 4.3 / iOS 7.0 以上 |
| 支持卡片类型 | MIFARE M1卡，刷卡距离1~2cm |
| IC卡容量 | 2000张 |
| 密码容量 | 自定义及永久密码250组；其他动态密码无限制 |
表2：MJ03门禁主机主要技术参数

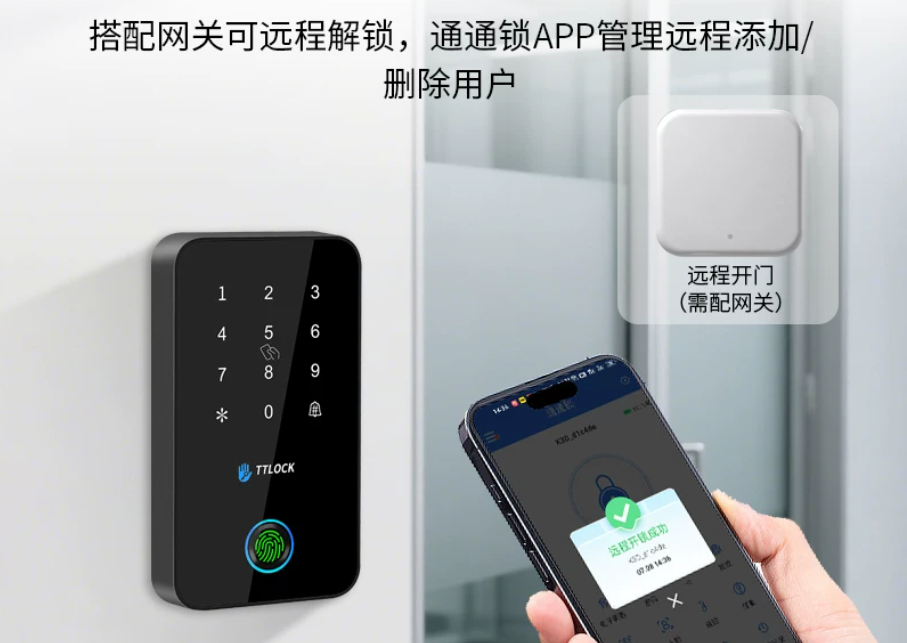

WIFI联网网关（G2 WIFI版）部署于现场弱电环境，下行通过蓝牙与MJ03门禁主机连接，上行经网线接入POE交换机联网，为门禁主机提供远程网络接入和控制通道，是平台实现远程开门、动态密码下发的关键设备。
主要要求：
(1) 下行通讯：蓝牙BLE，与MJ03主机一对一或一对多绑定，安装位置须保证与门禁主机蓝牙信号稳定；
(2) 上行联网：标准网线接入现场POE交换机，接入互联网；
(3) 部署位置：优先安装于弱电间或吊顶内，远离强电干扰源，预留检修空间。
门禁磁吸锁（磁力锁）安装于门体上方，执行房间门的锁闭与释放，采用"通电上锁、断电开门"工作方式，满足消防疏散要求。主要要求：
(1) 工作电压：DC 12V；
(2) 吸力标准：不低于280kg（标准单门磁力锁）；
(3) 接线方式：红线接电源控制器NC端子，黑线接GND端子；
(4) 安装要求：锁体与吸板贴合面平整、无缝隙，门体关闭后吸合到位无晃动。
门禁电源控制器为MJ03主机、磁吸锁等现场设备集中供电，并提供开锁继电器控制回路。主要要求：
(1) 输入电源：AC 220V（取自公区回路），输入线缆须采用2×1.0平方毫米或以上规格电源线；
(2) 输出电压：DC 12V，建议输出电流不小于3A；
(3) 接线端子：GND、PUSH、+12V、COM、NO、NC，端子定义详见第五章；
(4) 安装位置：弱电间或门楣上方吊顶内，固定牢固并便于检修。
出门开关安装于门内侧，供房间内人员自助开门出门使用，采用常闭式（NC）按钮，不分正负极，两端分别接至门禁电源控制器的GND与PUSH端子。安装于门内侧墙面，高度约130cm，标识清晰。

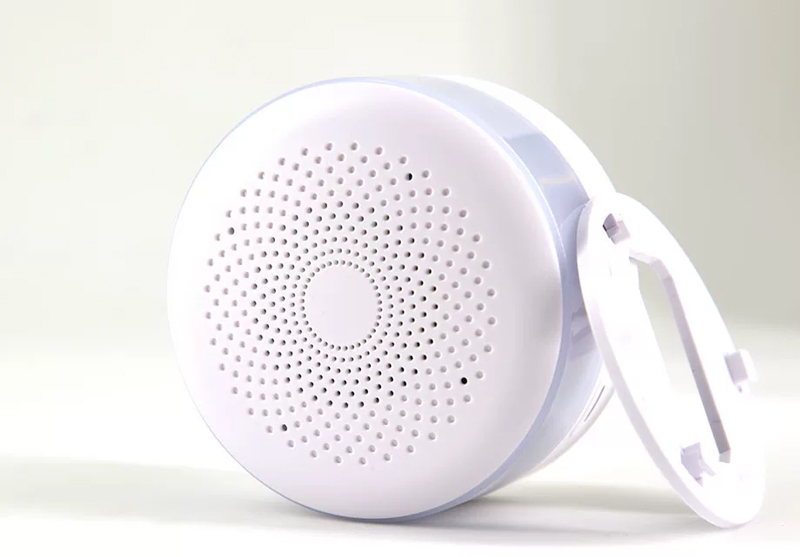

智能云喇叭安装于房间内，WIFI联网接入启辰智慧预约平台，按预约订单自动播放语音提示：预约即将结束时提醒用户及时离场或在线续费，超时未离场时再次提醒，同时可用于平台远程下发的通知播报。安装时应保证音量覆盖整个房间，供电与网络接入稳定。

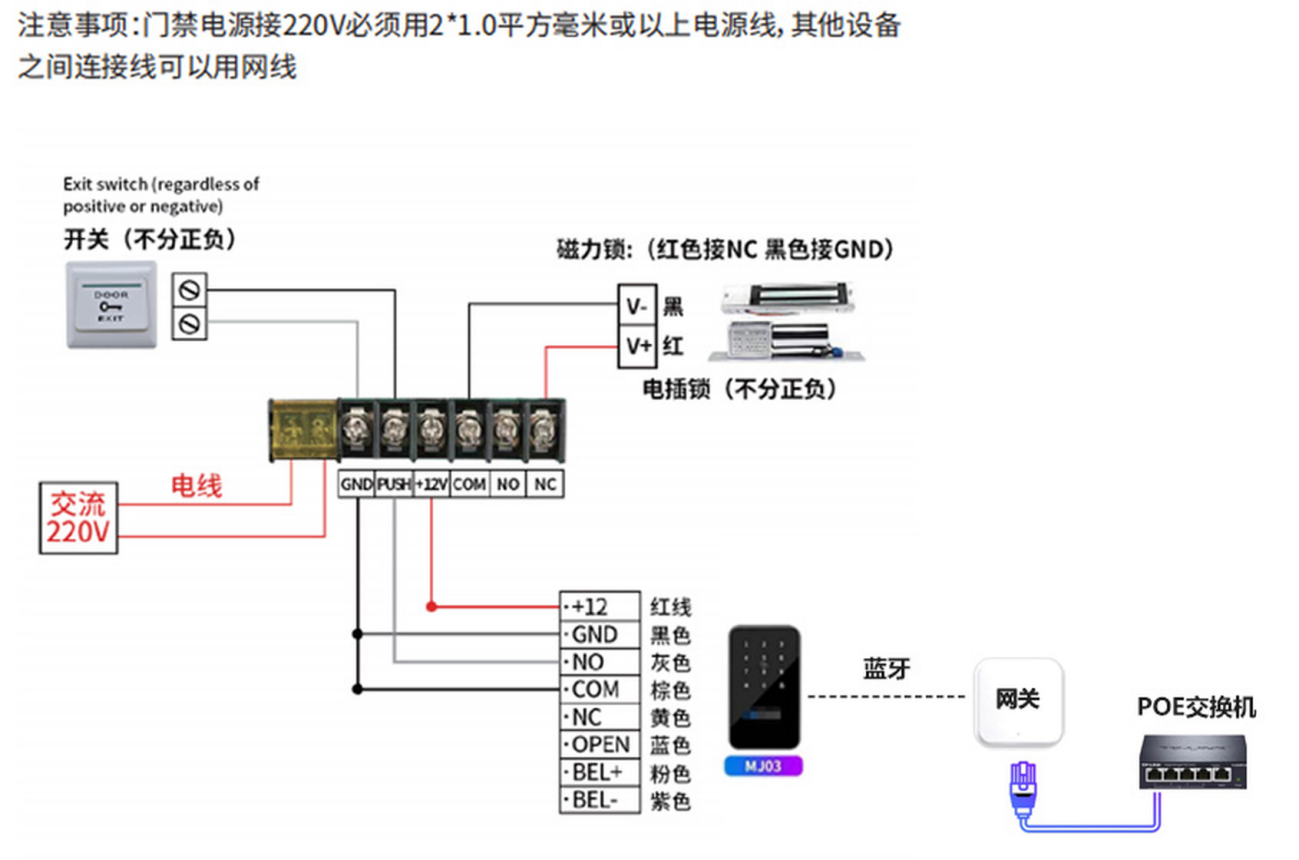

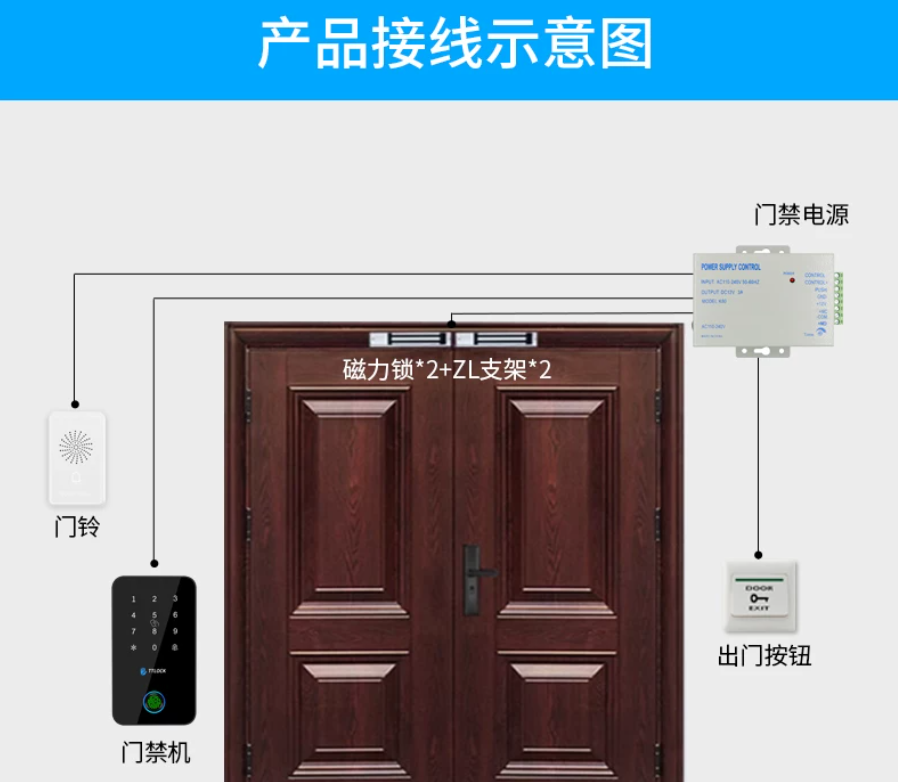

系统标准接线如下图所示，施工时须严格按图接线，接线完成后逐项核对再通电调试。
图1：MJ03门禁系统标准接线图
(1) 门禁电源控制器接AC 220V：必须采用2×1.0平方毫米或以上规格电源线；
(2) 其他设备之间连接线（MJ03主机、磁吸锁、出门开关至电源控制器）：可采用网线（超五类或以上）分色使用；
(3) 网关至POE交换机：标准网线；
(4) 所有线缆须穿管或走线槽敷设，横平竖直，两端打标，标识与竣工图纸一致。

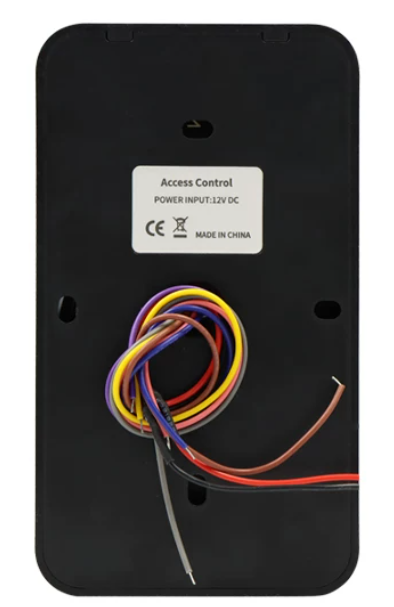

MJ03门禁主机引出线线色与功能定义如下：
| 线色 | 端子标识 | 功能说明 |
|---|---|---|
| 红线 | +12 | 接电源控制器+12V，主机供电正极 |
| 黑色 | GND | 接电源控制器GND，公共地 |
| 灰色 | NO | 继电器常开端 |
| 棕色 | COM | 继电器公共端 |
| 黄色 | NC | 继电器常闭端（控制磁吸锁回路） |
| 蓝色 | OPEN | 开门信号输入 |
| 粉色 | BEL+ | 门铃正极（预留） |
| 紫色 | BEL- | 门铃负极（预留） |
表3：MJ03门禁主机线序定义
门禁电源控制器端子接线定义如下：
| 端子 | 连接对象 | 说明 |
|---|---|---|
| GND | MJ03黑线、磁吸锁黑线、出门开关一端 | 公共地 |
| PUSH | 出门开关另一端 | 出门开关信号（不分正负） |
| +12V | MJ03红线 | DC 12V输出，主机供电 |
| COM / NO | MJ03继电器回路 | 远程/验证开锁控制回路 |
| NC | 磁吸锁红线 | 磁吸锁供电回路（红色接NC、黑色接GND） |
表4：门禁电源控制器端子接线定义
注：磁力锁按"红色接NC、黑色接GND"接线；如选用电插锁，则接线不分正负，接入对应锁控回路。出门开关为常闭式，接线不分正负。
(1) 施工前确认现场条件：门体类型及开门方向、公区供电回路位置、网络覆盖情况、弱电间位置；
(2) 按第三章物料清单清点设备与辅材，核对型号、数量；
(3) 施工前须断电作业，禁止带电接线；静电严重时须先连接地线再接其他线缆，防止静电损坏设备。
MJ03门禁主机墙面安装步骤如下：
(1) 安装高度根据实际使用人员情况选取，标准安装高度为130cm；
(2) 将安装后挂板拆下贴于墙上，选取正确安装位置并作出记号；
(3) 按照标记位置钻孔；
(4) 将后挂板固定在墙上；
(5) 将设备安装在后挂板上并固定好，然后插上电源。
其他设备安装要求：磁吸锁安装于门体上方居中位置，锁体与吸板贴合平整；出门开关安装于门内侧约130cm高度；电源控制器与网关安装于弱电间或吊顶内并固定；云喇叭安装于房间内开阔位置。所有设备不得安装在阳光直射或潮湿区域。
(1) 网关经网线接入现场POE交换机，交换机须完成初始化并正常联网；
(2) 现场WIFI覆盖须满足云喇叭联网及用户使用需求；
(3) 网络开通后，逐一确认网关、云喇叭在线状态，并在平台后台可正常管理。
(1) 严禁带电操作；
(2) 连接电锁时，建议使用12V/2A或以上规格的供电能力；
(3) 设备不得安装在阳光直射或潮湿区域；
(4) 须仔细阅读门禁接线图并严格按照规则接线；
(5) 静电严重时，先连接地线再连接其他线缆，防止静电损坏机器；
(6) 施工完成后清理现场，线缆标识、隐蔽工程拍照留档，纳入竣工资料。
(1) 管理员手机下载安装配套APP（可通过AppStore或应用宝下载"通通锁"），并注册管理员账号；
(2) 点按MJ03触摸屏任意数字点亮键盘激活设备，听到"请添加蓝牙管理员"语音提示后，打开APP进入"添加锁"，选择门禁类型，点击搜索到的设备名称，待设备发出长"嘀"声或语音提示"添加成功"即完成绑定；
(3) 绑定过程中须保持设备键盘灯常亮；如添加失败，关闭APP与手机蓝牙后重新打开，再重复上述步骤；
(4) 在APP中将设备与WIFI联网网关关联，确认设备远程在线；
(5) 将设备授权接入启辰智慧预约平台，完成房间、价格、预约规则、开门密码下发策略及云喇叭提醒策略配置；
(6) 如需恢复出厂设置：拆开后盖，将蓝色短线与黑线短接3秒，设备语音提示"输入初始化密码"后断开蓝线，在键盘输入000#，提示"管理员删除成功"即完成。
项目完工后，按下列检查表逐项验收，全部合格后方可交付运营：
| 序号 | 验收项目 | 验收标准 | 结果 |
|---|---|---|---|
| 1 | MJ03主机安装 | 安装牢固，高度约130cm，表面无损伤 | |
| 2 | 磁吸锁 | 吸合到位，断电自动开门，无异常噪音 | |
| 3 | 出门开关 | 按下即开门，复位正常 | |
| 4 | 密码开门 | 平台下发密码在预约时段内可正常开门，时段外无效 | |
| 5 | 刷卡开门 | 授权IC卡开门正常，记录上报完整 | |
| 6 | 蓝牙/远程开门 | APP蓝牙开门与平台远程开门均正常 | |
| 7 | 网关联网 | 网关在线稳定，断网恢复后自动重连 | |
| 8 | 云喇叭 | 在线正常，到时提醒语音清晰、音量合适 | |
| 9 | 预约全流程 | 预约—支付—下发密码—开门—到时提醒全链路测试通过 | |
| 10 | 竣工资料 | 接线图、线缆标识、隐蔽工程照片、设备清单齐全 |
表5：竣工验收检查表
(1) 本公司为产品提供一年优质保修服务。保修期内若出现电子故障，可凭保修卡或发票办理保修；
(2) 若因产品故障维修或换货（产品外表无损伤情况下），公司将于收到产品后15日内将产品发出；
(3) 以下情况不属于保修范围：用户私自涂改、拆装或更换产品编号与机器号；使用环境不符合产品使用条件造成的损坏；因不良运输造成的产品损坏；
(4) 因不可抗拒的自然力量（如地震、火灾、洪水等）造成损坏，或使用不当（如电源问题）造成的故障，酌情收取维修费用（材料费另计），无论在保修期内外或服务合同内外；
(5) 质保期内厂家作为门禁系统一级支持，负责门禁主机、网关、磁吸锁等软硬件问题的响应与解决；平台及网络接入问题由平台方提供二级技术支持。
